TrawlEye

Type TE40 1/2

Oppdager fisk og reker som ikke vises på fartøyets ekkolodd, og måler tråløpningen og bunnkontakten.

  • Oppdager fisk og reker som ikke vises på fartøyets ekkolodd
  • Måler høyden på tråløpningen, høyden fra overtelna til bunnen, og bunnkontakt eller klaring
  • Gjør det mulig for skipperen å optimalisere trålgeometrien
  • Kan konfigureres med ulik rekkevidde nedover og/eller oppover
  • Leveres med to batterier
Spør salg om TrawlEye
Scanmar TrawlEye, orange sensorhus

Deteksjonsevne

Fordi TrawlEye sitter nærmere fisken når den er montert på overtelna, oppdager den langt mer enn ekkolodd montert på fartøyet. En erfaren skipper ser lett om det er fisk eller åte, og om han fisker på riktig art.

Wide-Beam og Narrow-Beam

Med mange bruksområder og ulike fiskerier så Scanmar behovet for to varianter av TrawlEye. Wide-Beam TrawlEye kom først, for trål med lav åpning, og brukes mye i fiske etter hvitfisk. Ved fiske etter reker eller andre arter nær bunnen gir Narrow-Beam TrawlEye som regel best deteksjon. Den brukes også mye i flytetrål.

Bunntrål

TrawlEye gir presis informasjon om tråløpningen og om kontakt med eller klaring fra bunnen. Ved bunntråling er dette svært nyttig for ikke å miste bunnkontakten.

Tekniske spesifikasjoner

Spesifikasjonene står på engelsk, som på produktarket.

Transmission

Frequency range
43.6 – 46.3 kHz
Source level, high power
188 dB // 1uPa @ 1m
Source level, low power
180 dB // 1uPa @ 1m
Beam width
70 deg
Range to vessel
Approx. 2000 m (note 1)

Operation

Update rate fast
1.3 sec
Update rate medium
3.2 sec
Update rate slow
4.2 sec
Max. depth
1200 m

Battery

Type
NiCd, 10.8V / 5.0 Ah
Operation time
15 - 45 hrs (note 2)

Echo sounder

Frequency
97 kHz
Beam width up/down, TE-40-1
40 deg / 40 deg (- 3 dB)
Beam width up/down, TE-40-2
40 deg / 20 deg (- 3 dB)
Range, up / down
15, 30, 60, 90, 120, 150 m
Range, down only
180, 240, 300 m
Vertical resolution
0.15 to 0.75 m

Weight

In air
11.7 kg (incl. battery)
In water
4.3 kg (incl. battery)

Main dimensions

Length
315 mm
Width
259 mm
Height
128 mm

Available options

Protective housing
105010
Battery pack
110307
Battery charger
TBC-05

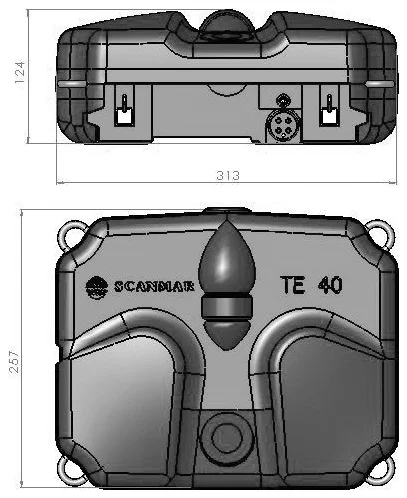

Måltegning av TrawlEye
